PostPosted: Fri Oct 11 2019, 20:41
PostPost subject: prochaine fourche de l'adventure
Reply with quote

Salut tout le monde


La fourche d'origine de l'adventure est étonnante par sa conception et aussi étonnante par son refus de tourner quand le moteur pousse.

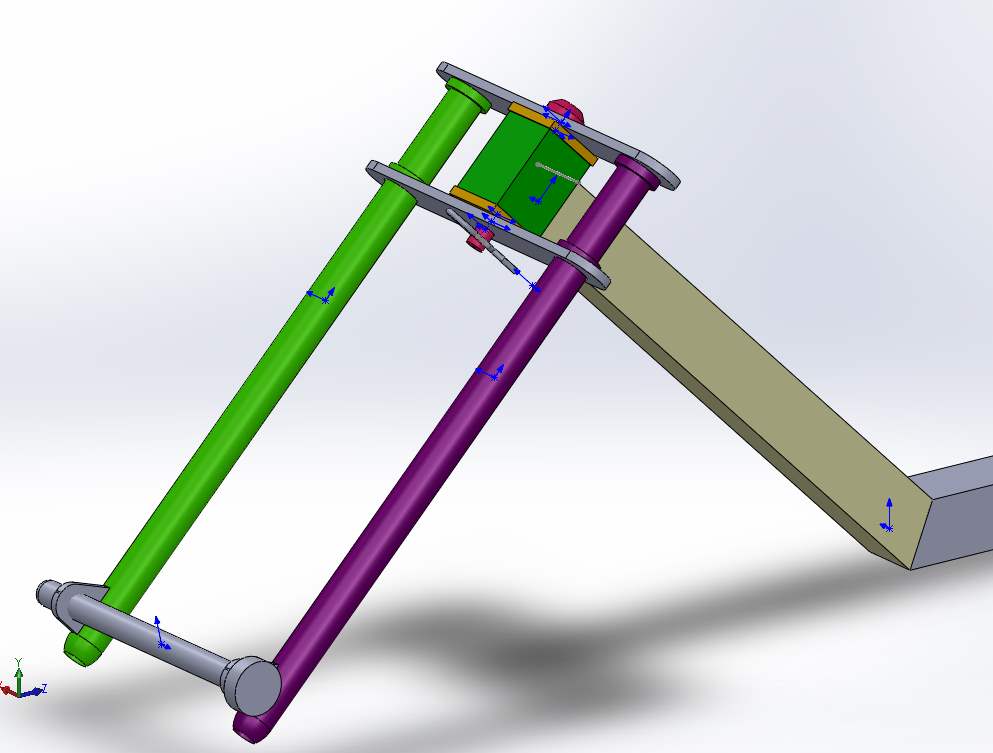

Aussi en prenant exemple sur la fourche de l'impulse que j'ai quand même pris la précaution de mettre sur l'Adventure  pour voir si la direction s'écroulait comme celle d'origine montée à l'envers (voir post sur ce forum) je suis allé chercher les tubes carrés et ronds nécessaires pour la faire  et j'ai donc fait le plan en tube carré inox.
J'ai hésité à faire les bras de fourche en tube carré, n'en n'ayant pas vu et pensant que c'est à juste raison


Les cales pieds seront des renvois de guidon de vélo tout terrain


à coté de chez moi,  c'est une grosse entreprise mais je peux acheter  et faire couper à la longueur dont j'ai besoin du coup 2 fois 20 cm les plaques de 5mm d'épaisseur pour les entretoises  par exemple et lundi je vais chercher les entretoises de Nylon pour la direction  puisqu'ils font tout sur place!





_________________
www.poussinb.com : pages généralistes
93kf.free.fr : Paramoteur IMPULS
Back to top
Visit poster’s website
Publicité






PostPosted: Fri Oct 11 2019, 20:41
PostPost subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
lobs
Top posteur

Offline

Joined: 23 Dec 2017
Posts: 319
Localisation: nord 49
Voile: Valluna - Spantik - Diamir
GMP: Airfer EOS 100B

PostPosted: Fri Oct 11 2019, 21:40
PostPost subject: prochaine fourche de l'adventure
Reply with quote

Hello Pou...
T'as tracé la chasse de ton projet de fourche ?

Y'a 2 choses differentes a ce propos (qu'il ne faut pas melanger):
- L'angle de chasse (en degres donc) qui est l'angle formé entre le pivot de la direction et la verticale.
Il est souvent a peu pres invariable (sauf en sortant des outils lourds, ou changeant l'assiette globale du vehicule)

- La chasse qui est la dimension (en cm, mm cette fois) entre la projection au sol du pivot de la fourche et la verticale qui passe par l'axe de la roue.
Elle est positive (stable) quand l'axe de direction est devant la verticale de l'axe de roue.
Elle est negative (instable) sur le Funflyer (drole d'idee !!?)
La chasse peut changer assez facilement (Indispensable quand on monte un sidecar !): reduction du diametre de roue (Supermotard), en deportant l'axe de roue (ton plan de fourche), voir les fourches type Earles (a chasse reglable)

Pour ton projet il faut une chasse d'environ 75mm

Je te joins les dessins par mail...
A+, Lolo
Back to top
pou
Top posteur

Offline

Joined: 27 Jun 2016
Posts: 971
Localisation: Sardaigne
Voile: Boxer /Bi-Shuttle
GMP: Impuls / FF 4T 600 cm3
Votre métier: top secret

PostPosted: Fri Oct 11 2019, 22:22
PostPost subject: prochaine fourche de l'adventure
Reply with quote

lobs wrote:
Hello Pou...
T'as tracé la chasse de ton projet de fourche ?

Y'a 2 choses differentes a ce propos (qu'il ne faut pas melanger):
- L'angle de chasse (en degres donc) qui est l'angle formé entre le pivot de la direction et la verticale.
Il est souvent a peu pres invariable (sauf en sortant des outils lourds, ou changeant l'assiette globale du vehicule)

- La chasse qui est la dimension (en cm, mm cette fois) entre la projection au sol du pivot de la fourche et la verticale qui passe par l'axe de la roue.
Elle est positive (stable) quand l'axe de direction est devant la verticale de l'axe de roue.
Elle est negative (instable) sur le Funflyer (drole d'idee !!?)
La chasse peut changer assez facilement (Indispensable quand on monte un sidecar !): reduction du diametre de roue (Supermotard), en deportant l'axe de roue (ton plan de fourche), voir les fourches type Earles (a chasse reglable)

Pour ton projet il faut une chasse d'environ 75mm

Je te joins les dessins par mail...
A+, Lolo


Je n'ai pas fait de calcul de chasse (bordel la ......pour ceux qui suivent! ) car j'ai pris exactement les dimensions de l'impuls soit un angle à 45° par rapport à l'horizontal, la longueur de la partie montante est  de 330mm .
l'angle des bras de fourche fait avec ce bras montant 90° résultat : les bras de fourche ont un angle de 45° vers l'avant par rapport au sol
,, la roue étant en avant  de la verticale passant par l'axe de direction.


Demain je mesurerai l'angle de chasse mais d'après ton explication elle sera stable, ce qui est le cas avec l'Impuls et trop sensible avec l'Adventure dont la chasse est vraiment très importante et que je mesurerai aussi demain
_________________
www.poussinb.com : pages généralistes
93kf.free.fr : Paramoteur IMPULS
Back to top
Visit poster’s website
pou
Top posteur

Offline

Joined: 27 Jun 2016
Posts: 971
Localisation: Sardaigne
Voile: Boxer /Bi-Shuttle
GMP: Impuls / FF 4T 600 cm3
Votre métier: top secret

PostPosted: Fri Oct 11 2019, 22:36
PostPost subject: prochaine fourche de l'adventure
Reply with quote

pou wrote:
lobs wrote:
Hello Pou...
T'as tracé la chasse de ton projet de fourche ?

Y'a 2 choses differentes a ce propos (qu'il ne faut pas melanger):
- L'angle de chasse (en degres donc) qui est l'angle formé entre le pivot de la direction et la verticale.
Il est souvent a peu pres invariable (sauf en sortant des outils lourds, ou changeant l'assiette globale du vehicule)

- La chasse qui est la dimension (en cm, mm cette fois) entre la projection au sol du pivot de la fourche et la verticale qui passe par l'axe de la roue.
Elle est positive (stable) quand l'axe de direction est devant la verticale de l'axe de roue.
Elle est negative (instable) sur le Funflyer (drole d'idee !!?)
La chasse peut changer assez facilement (Indispensable quand on monte un sidecar !): reduction du diametre de roue (Supermotard), en deportant l'axe de roue (ton plan de fourche), voir les fourches type Earles (a chasse reglable)

Pour ton projet il faut une chasse d'environ 75mm

Je te joins les dessins par mail...
A+, Lolo




Je n'ai pas fait de calcul de chasse (bordel la ......pour ceux qui suivent! ) car j'ai pris exactement les dimensions de l'impuls soit un angle à 45° par rapport à l'horizontal, la longueur de la partie montante est  de 330mm .
l'angle des bras de fourche fait avec ce bras montant 90° résultat : les bras de fourche ont un angle de 45° vers l'avant par rapport au sol
,, la roue étant en avant  de la verticale passant par l'axe de direction.


Demain je mesurerai l'angle de chasse mais d'après ton explication elle sera stable, ce qui est le cas avec l'Impuls et trop sensible avec l'Adventure dont la chasse est vraiment très importante et que je mesurerai aussi demain





Pour les adeptes de la trigo car j'ai la flemme de me replonger dedans



_________________
www.poussinb.com : pages généralistes
93kf.free.fr : Paramoteur IMPULS
Back to top
Visit poster’s website
Patamoteur
Top posteur

Online

Joined: 05 Jan 2016
Posts: 6,766
Localisation: Charentes
Voile: GTX24
GMP: Minari 180 adapté sur P2R64
Votre métier: Cognac

PostPosted: Fri Oct 11 2019, 23:06
PostPost subject: prochaine fourche de l'adventure
Reply with quote

https://fr.wikipedia.org/wiki/Théorème_de_Pythagore
_________________
Mes liens et photos sont sans garantie et mes propos n'engagent que moi !
Back to top
Visit poster’s website
pou
Top posteur

Offline

Joined: 27 Jun 2016
Posts: 971
Localisation: Sardaigne
Voile: Boxer /Bi-Shuttle
GMP: Impuls / FF 4T 600 cm3
Votre métier: top secret

PostPosted: Sat Oct 12 2019, 08:00
PostPost subject: prochaine fourche de l'adventure
Reply with quote

Patamoteur wrote:
https://fr.wikipedia.org/wiki/Théorème_de_Pythagore


Merci mais je disais que je n'avais pas envie de m'y remettre
_________________
www.poussinb.com : pages généralistes
93kf.free.fr : Paramoteur IMPULS
Back to top
Visit poster’s website
lobs
Top posteur

Offline

Joined: 23 Dec 2017
Posts: 319
Localisation: nord 49
Voile: Valluna - Spantik - Diamir
GMP: Airfer EOS 100B

PostPosted: Sat Oct 12 2019, 08:28
PostPost subject: prochaine fourche de l'adventure
Reply with quote

Hello
Ces cotes la t'apportent rien pour calculer la chasse (il faut integrer le diametre et la position de l'axe de roue)
Comme tu me l'a envoyé par mail...
Elle doit etre tres stable cette fourche ! Wink
Bonne bricole....
A+, Lolo
Back to top
pou
Top posteur

Offline

Joined: 27 Jun 2016
Posts: 971
Localisation: Sardaigne
Voile: Boxer /Bi-Shuttle
GMP: Impuls / FF 4T 600 cm3
Votre métier: top secret

PostPosted: Sat Oct 12 2019, 11:44
PostPost subject: prochaine fourche de l'adventure
Reply with quote

lobs wrote:
Hello
Ces cotes la t'apportent rien pour calculer la chasse (il faut integrer le diametre et la position de l'axe de roue)
Comme tu me l'a envoyé par mail...
Elle doit etre tres stable cette fourche ! Wink
Bonne bricole....
A+, Lolo


oui mais c'était pour voir si quelqu'un trouvait les mêmes côtes que moi par calcul!
